작은 힘도 여럿이 모이면 큰 힘

작은 힘도 여럿이 모이면 큰 힘 - 전지의 직렬 연결

준비물

실험과 관찰

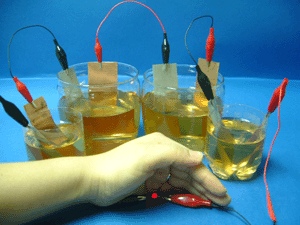

1. 4개의 유리그릇에 2배 식초를 따른다.

2. 구리판과 아연판 1개씩을 각각의 식초그릇에 담근다.

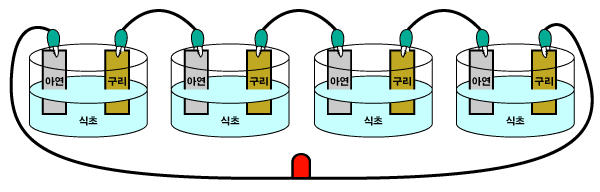

3. 한쪽부터 차례대로 다른 그릇 속에 있는 구리판과 아연판을 직렬로 연결한다.

4. 맨 바깥쪽 구리판과 아연판을 연결한 도선에는 LED를 연결시킨다.

5. LED에 불이 들어오는지 관찰한다.

* 그릇 안의 구리판과 아연판이 서로 닿지 않도록 주의한다.

왜 그럴까요?

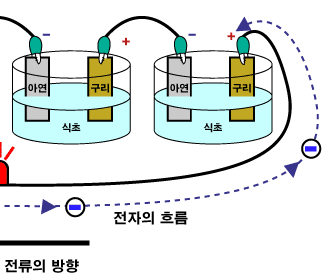

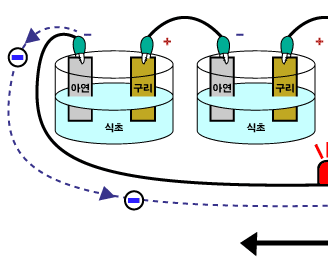

전지는 회로를 통해 전류가 흐를 수 있게 밀어준다고 했지요. 전지가 전류를 미는 입력의 세기를 전압이라고 하고, 그것의 단위로 볼트(V)를 많이 씁니다. 숫자가 클수록 더 큰 압력으로 미는 거지요.

우리가 보통 쓰는 전지는 1.5V, 6V, 9V 정도입니다. 우리 가정의 콘센트에 공급되는 전압은 110V, 220V정도이지요.

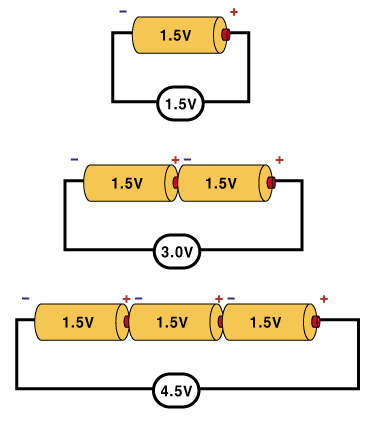

이번 실험에서 만든 전지는 하나가 약 0.4V 정도의 작은 전압을 갖습니다. 전압이 낮은 전지들로 높은 전압을 얻는 방법은? 전지를 직렬로 연결하는 것입니다. 이때 각 전지의 전압이 더해집니다.

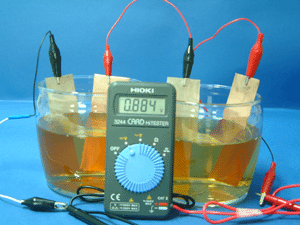

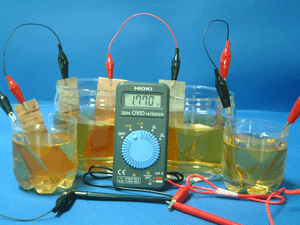

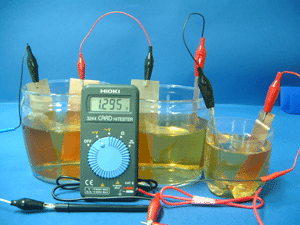

이 실험에서 만든 간단한 전지도 4개를 연결하니까 전압이 1.7볼트까지 증가하지요.

작은 전류로도 빛을 내는 엘이디(LED)를 회로 중간에 연결하면, 엘이디가 빛을내는 것으로부터 전류가 흐르는 것을 알 수 있답니다.
