모스
부호기 만들기준비물 |
|
|
실험과 관찰 |
1. 아래 사진처럼 오른쪽은 아래에서 부터 와샤, 클립, 전선, 나사못의 순서로, 왼쪽은 와샤, 전선, 나사못의 순서로 나무판에 고정시켜 스위치를 만듭니다.
2. 건전지의 + 극을 스위치의 한쪽 단자와 연결시킵니다. 3. 스위치의 다른 한쪽 단자와 부저의 + 극을 연결시킵니다. 4. 부저의 - 극과 LED + 극
(다리가 긴쪽)을 연결시킵니다. 5. LED의 -극과 건전지의 -극을 연결시킵니다.
★스위치를 닫았을 때 '삑~' 소리가 나는지, LED에 불이 들어오는지 확인하세요. |
|
왜 그럴까요? |
♤ 모스부호기의 원리
옛날에는 요즈음과 같은 통신 수단이 없었지요. 전쟁터에서 횃불을 사용하여 통신하거나, 손전등을 켰다 껐다 함으로써 의사소통을 하는

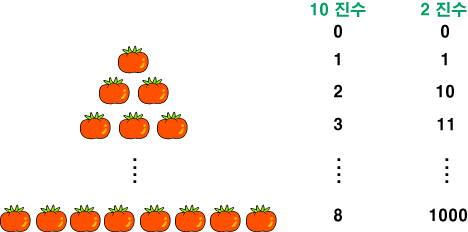

이야기는 잘 알고 있을 거예요. 두 경우 모두 이진수를 사용하고 있지요. 이진수란 2가지 숫자 [ 0 과 1
]을 사용하여 수를 나타내는 방법이지요. 우리 생활 속에서는 10진수를 사용하지요. [ 0, 1, 2, ......8,
9 ]의 10 가지 숫자를 사용하여서요. 손가락이 10개니까 10진수가 사용하기 편하지요.
같은 수를 나타내는데 10진수와 2진수는 서로 다른 기호를 사용하지요. 예를 들어,
|
|
그러니까 2진수는 2가지 상태가 있으면 됩니다. 예를 들어, |
등등. 모스 부호가 바로 2가지 상태를 사용하여, 그것들의 조합을 각 자음, 모음, 그리고 부호에 1:1로 대응시켜 놓은 것입니다. 모스부호의 두가지 상태는 짧은 음(· 로 표시)과 긴 음(- 로 표시)입니다.
회로 중간에 스위치와 부저를 연결시킨 후, 스위치를 닫아 회로를 만들어주면 전류가 흘러 소리가 나고 스위치를 열어 회로를 끊어주면 소리가 나지 않게 되지요. 따라서 모스부호의 ·를 나타내려면 아주 짧게 스위치를 닫았다가 떼어주고, -를 나타내려면 조금 더 길게 스위치를 닫았다가 떼어주면 되지요. 긴 음은 짧은 음의 3배 정도로 해 줍니다.
자음, 모음, 그리고 여러 기호를 나타내는 · 와 - 의 조합은 다음과 같습니다.
|
자모음 |
모르스 부호 |
자모음 |
모르스 부호 |
자모음 |
모르스 부호 |
|
ㄱ |
|
ㄴ |
|
ㄷ |
|
|
ㄹ |
|
ㅁ |
|
ㅂ |
|
|
ㅅ |
|
ㅇ |
|
ㅈ |
|
|
ㅊ |
|
ㅋ |
|
ㅌ |
|
|
ㅍ |
|
ㅎ |
|
|
|
|
ㅏ |
|
ㅑ |
|
ㅓ |
|
|
ㅕ |
|
ㅗ |
|
ㅛ |
|
|
ㅜ |
|
ㅠ |
|
ㅡ |
|
|
ㅣ |
|
ㅔ |
|
ㅐ |
|
하나의 자음(또는 모음, 부호)을 나타내는 · 와 - 들 사이는 짧은 음 하나 정도의 간격을 둔다고 합니다.
(예)
ㅇ :
※ 는
소리내지 않는 짧은 음 정도의 시간을 뜻합니다.
또 한 글자 안의 자음과 모음들 사이에는 짧은 음 3개에 해당하는 간격을 둔다고 합니다.
| (예) 안 : |
|
글자와 글자 사이는 짧은 음 5개에 해당하는 간격을 둔다고 합니다.
| (예)
안녕 : |
|
|
|
