회로 기판 만들기




준비물

  • 나무판 23×16×1.2cm×1개
  • 건전지 1.5V×2
  • LED 빨강×2, 노랑×1, 녹색×1
  • 건전지 케이스×2
  • 스티로폼 판 8×2cm×1
  • 저항 43Ω×1
  • 나무못과 와샤×13
  • 전선

    ▶압착전선 빨강(8cm)×4

    ▶압착 집게 전선

    빨강×3(22cm×1,17cm×1,12cm×1),
    노랑×1(19cm),녹색×1,(17cm),
    흰색×1(15cm)
    청색×2(17cm×1, 17cm×

  • 십자드라이버
  • 니퍼(뺀지)



만들기

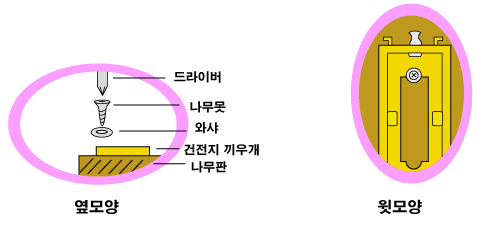

    1. 나무판의 왼쪽 끝 부분에 (위에서 약 2cm정도 떨어져서) 건전지 케이스 2개 나사못과 와샤로 고정시킵니다.

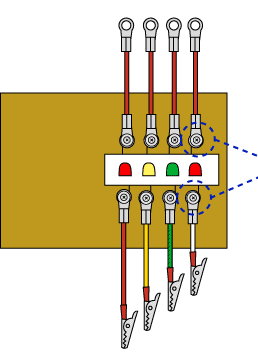

    2. 스티로폼 판에 일정한 간격으로 4개의 점을 찍고 각각 (왼쪽부터) 빨강, 노랑, 녹색, 빨강 LED를 끼웁니다.
        * 송곳으로 미리 구멍을 내면 편리합니다.
        *(+)극이 (다리가 긴쪽)위로 가도록 합니다.

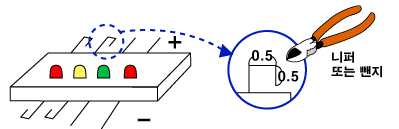

    4. 수평으로 편 LED의 다리를 시계 방향으로 0.5cm씩 구부려 아래 그림과 같은 형태로 만듭니다.





        * 니퍼 또는 뺀지의 힘을 너무 많이 주면 LED의 다리가 끊어질 수 있습니다.



    5. 준비된 스티로폼 판을 나무판의 오른쪽 끝 중간에 (위로부터 약 7cm, 오른쪽으로부터 약 1cm 떨어진 곳에)놓고 연필로 나사못이 들어갈 곳을 표시합니다.





    6. 표시된 곳을 나사못으로 미리 구멍을 냅니다.

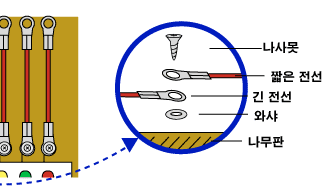

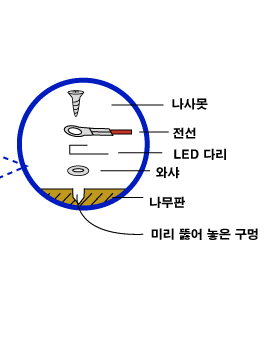

    7. 그림과 같은 순서로 놓고 나사못을 고정 시킵니다.





    8. 저항을 LED의 다리처럼 시계방향으로 0.5cm씩 구부려 아래 그림과 같은 형태로 만듭니다.

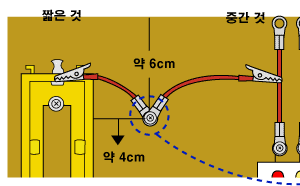

    9. 건전지 케이스와 스티로폼 판 사이의 중간에 (위로부터 6cm, 건전지로 부터 4cm 정도 떨어진 곳) 빨간 압착 집게 전선 2개 (짧은 것, 중간 것)를 고정 시킵니다.





    10. 9번의 나사못으로부터 9cm 떨어진 아래쪽에 긴청색 압착 집게 전선을 놓고 압착단자의 구멍에 연필로 나사못이 들어갈 부분을 표시합니다.

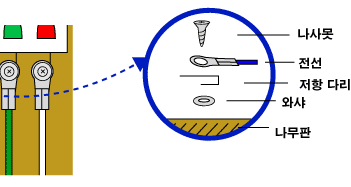

    11. 표시된 부분을 나사못을 이용하여 다리를 구부린 저항과 청색 압착 집게 전선과 연결시킵니다.

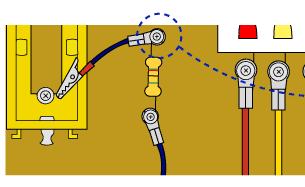

    12. 다른 쪽 저항다리에 짧은 청색 압착단자를 연결시킵니다.

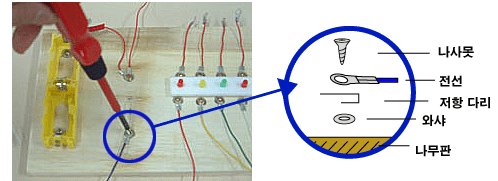

    13. 건전지 케이스에 건전지를 넣고 사진처럼 연결한 후 불이 들어오는지 확인하세요.





        *만약 불이 들어오지 않으면

        1. 전선이 제대로 물려졌는지 확인합니다.

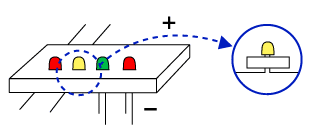

        2. LED의 방향이 맞는지 확인합니다. 위에서 봤을 때 아래와 같은 모양이면 정상입니다.





    3. 건전지가 제대로 끼워졌는지 확인합니다.
