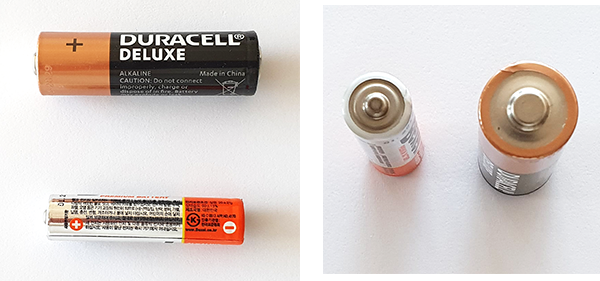

| TV 리모콘이나 무선 마우스 등에 사용되는 전지를 살펴봅시다. | ||||||||||||||||||
| ||||||||||||||||||
| 전지에는 (+)라고 표시된 부분과 (-)라고 표시된 부분이 있습니다. 그것들을 전극이라고하는데, 각각 (+)극과 (-)극이라고 부릅니다. 위와 같은 모양의 전지들에서는 볼록 나온 부분이 (+)극입니다. 그리고 반대쪽의 평평한 바닥이 (-)극입니다. | ||||||||||||||||||
| ||||||||||||||||||

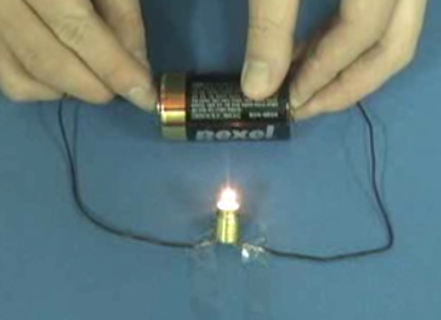

| 전지의 (+)극과 (-)극에 꼬마전구를 연결시키면 불이 들어옵니다. 꼬마전구를 전지에 연결시키면, 전류가 흐르는 것입니다. | ||||||||||||||||||
| ||||||||||||||||||

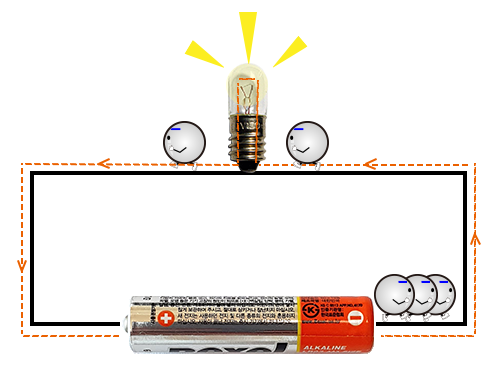

| 전류는 전하를 띤 입자들이 이동하는 것입니다. 전지, 도선, 꼬마전구로 만들어진 위의 회로에서 도선과 전구를 통햐서는 (-) 전하를 띤 전자기 이동합니다. 전지를 연결하기 전에는 전류가 흐르지(전하가 아동하지) 않다가, 전지에 연결하면 전류가 흐른다는 것은 어떤 뜻일까요? 그것은 전지가 전류가 흐를 수 있게 압력을 준다는 것입니다. 물에 압력을 가하면 물이 흐르는 것처럼. 이 압력을 전얍이라고 하는데, 전지에 쓰여있는 1.5V(볼트), 6V 등의 숫자가 전압의 크기를 나타냅니다. | ||||||||||||||||||
| ||||||||||||||||||

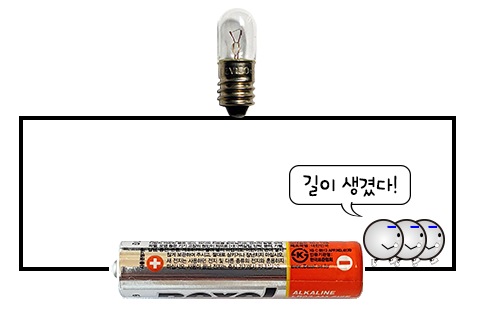

| 전지가 어떻게 전류가 흐를(전하가 이동할) 힘을 주냐구요? 그것에 대한 힌트는 (+)극과 (-ㄱ)극에 있습니다. (-)극은 (+)극에 비해 (-)전하가 쌓여 있는 곳입니다. 그곳의 전자들은 서로 밀어내는 힘 때문에 길이 있다면 (+)극 쪽으로 이동하려고 합니다. 그래서 전지의 (-)극과 (+)극을 도선과 도체로 연결하면 전자들이 전지의 (-)극으로부터 (+)극으로 이동하는 것입니다. | ||||||||||||||||||
| ||||||||||||||||||
| ||||||||||||||||||
| ||||||||||||||||||
| 정리하면, 전지는 (-)극과 (+)극이 있어서, 도선과 도체로 두 극을 연결하였을 때 전류가 흐를 압력을 주는 것입니다. 이번 실험에서 구리, 아연, 식초로 만든 것도 전지입니다. 왜냐하면, (-)극과 (+)극이 있고, 두 전극을 도선과 도체로 연결하면 전류가 흐르기 때문입니다. 이 전지에서는 아연판이 (-)극이고, 구리판이 (+)극입니다. | ||||||||||||||||||
| ||||||||||||||||||

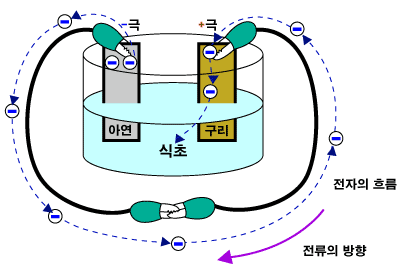

두 전극을 도선과 도체로 연결시키면 전자가 아연판((-)극)으로부터 구리판((+)극)으로 이동합니다. 전류의 방향은 전자의 이동 방향과 반대인 (+)극에서 (-)극이라고 약속하였습니다. | ||||||||||||||||||
| ||||||||||||||||||

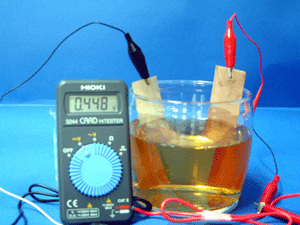

이 전지의 전압은 0.4V 정도입니다. 이 전지에 꼬마전구를 연결하면 회로를 통해 흐르는 전류가 작아 전구의 불이 켜지지는 얺습니다. 하지만 이 전지를 직렬로 여러 개 연결하면 엘이디의 불을 켤 수 있습니다.
| ||||||||||||||||||
| ||||||||||||||||||
